PROTEGIENDO RESTOS ARQUEOLOGICOS

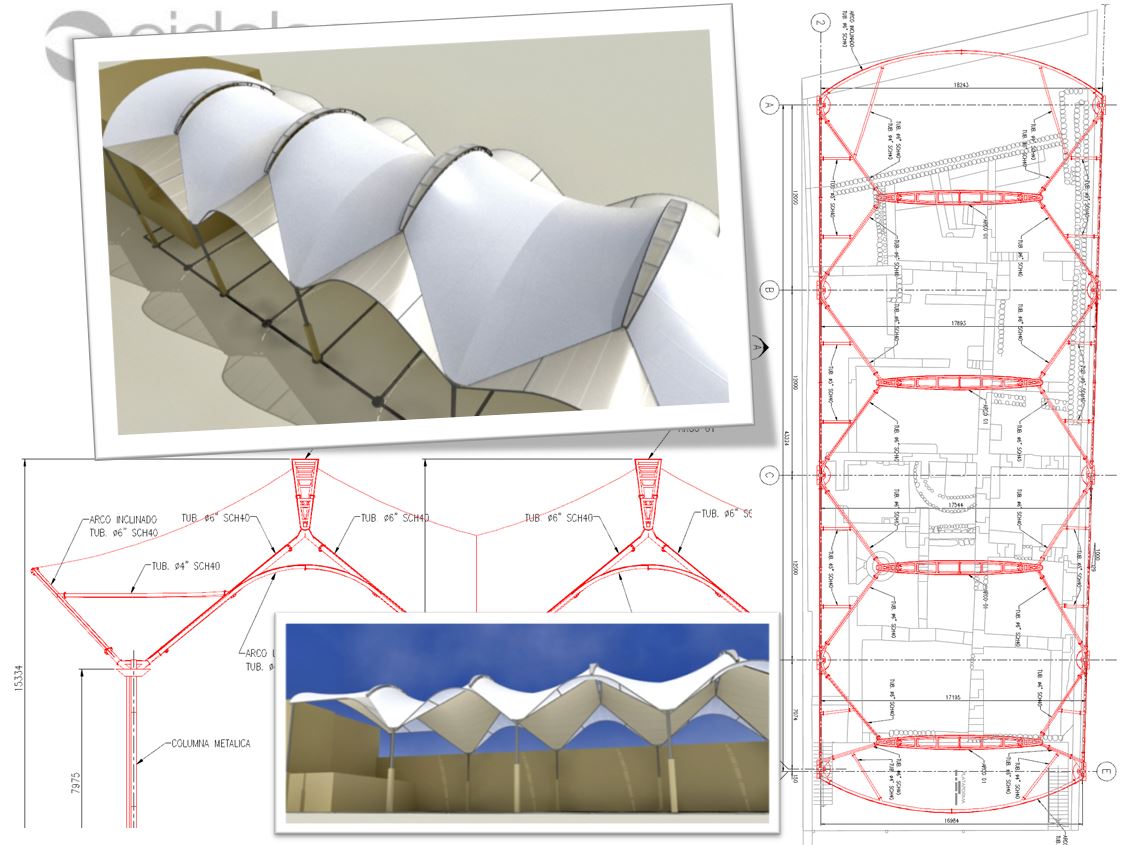

El Museo de Sitio Bodega y Quadra se ubica en el jirón Ancash en pleno Centro Histórico de Lima. EMILIMA nos solicitó proteger los hallazgos arqueológicos y para esto diseñamos una tensoestructura teniendo como objetivo que sea muy atractiva pero a su vez ligera y de fácil montaje. El diseño se compuso de postes, vigas y arcos ojivales que organice en cuatro módulos unidos y continuos. Sobre cada columna nacen las vigas en “V” que soportan los arcos centrales en los ejes alternos.
Se usaron membranas de dos translucideces distintas, blanco a lo largo de la bóveda y segmentos triangulares semi transparentes en el perímetro con el propósito de aumentar la luminosidad natural del ambiente.
La mayor complejidad fue que al ser patrimonio histórico y encontrarse aun en investigación, existen zonas que no debían tocarse y esto nos obligaba a replantear continuamente algunos apoyos, se hicieron varios levantamientos topográficos y algunas modificaciones al proyecto original.



Bodega y Quadra Museum is located on Ancash street in the Historic Center of Lima. EMILIMA asked us to protect the archaeological remains and for this we design a tensile structure our main purpose was to made it very attractive but at the same time light and easy to assemble. The design is composed of posts, beams and arches organized into four continuous modules.
There were used two different translucencies of membranes, white along the vault and transparent triangular segments on the perimeter in order to increase the natural brightness of the environment.

The major complexity of the project was that there were areas that should not be touched and this forced us to continually rethink some supports, there were several topographic plans and some modifications to the original project.

+
